ZSR系列中压软起动装置是我公司研制的新型软启动装置，本装置是采用DSP技术、光纤高速运输技术和现代先进控制理论而设计开发的高性能、高功能、高安全性的新型智能化设备。主要应用与对中压电动机的起动、运行、停车的控制与保护。ZSR系列中压软起动装置以高速数字信号处理器为载体，融入现代先进控制方法，配以高速可靠的光纤驱动和多种动态、静态均压保护措施，实现了装置的高性能、装置可以动态、实时、有效的将电动机起动时的电流限制在设定值以内，避免起动时电流过大引起电网电压骤降，起动平稳，降低了变配电设备的容量，节约项目的投资费用。本装置具有可靠、准确的过流、过载、电流不平衡、缺相、晶闸管故障等全面的电动机保护功能。
功能特性
功能及特点:
1、采用组件式结构，模块化安装，维护方便；
2、采用32位数字信号处理器和高性能可编程逻辑器件CPLD，对装置控制实时高效、可靠性高、稳定性好；
3、采用高抗干扰的光纤运输技术，抗干扰能力强，高压与控制部分完全电气隔离，装置运行安全可靠；
4、测量功能：三相电流分别测量，电压测量，零序电流，负载率；
5、雷击过电压保护、操作过电压保护、多种静态、动态均压处理、多重过电压吸收保护技术；
6、保护功能：缺相、过流、过载、欠载、电流不平衡、晶闸管故障检测、零序保护等完善的保护功能；
7、具有电压斜坡、突跳+电压斜坡、限流、电压斜坡+电流限流、点动等起动方式，可设置起动时间间隔；
8、根据负载情况可选择自由停车或软停车
9、通讯功能：RS485通讯，MODBUS RTU协议。可采用上位机进行集中控制。
使用环境及应用场合：
1、供电电源：三相AC3KV，AC6KV AC10KV,(-15%~+10%)50Hz
2、控制电源：AC220v（+10%，-15%），50HZ
3、 使用电机：中压三相异步电动机，同步电机
4、 起动频度：10次/每小时
5、冷却方式：自然冷却
6、保护等级：IP20(可按用户要求定做）
7、海拔高度：不超过2000米，超过须降容使用
8、环境温度：-25℃~+40℃
9、相对温度：95%无冷凝
10、 其他条件：无腐蚀性气体，无导电尘埃，无剧烈震动（小于0.5G)通风良好
应用场合：
高压固态软起动装置可广泛应用于如下负载等：
泵类负载；离心机、鼓风机、引风机等风机负载；抽油机、空气压缩机、制冷压缩机；传输带；升降机、起重机、牵引机；搅拌机；球磨机、破碎机等。
工作原理：
ZSR系列中压电机固态软起动器采用多个晶闸管串接于三相交流电压和三相电动机之间，采用DSP通过光纤传输同时调节多个独立的反并联晶闸管阀组件的延时导通电角度、来改变三相电动机的交流输入电压，达到了恒流起动或电压按一定斜率变化起动的目的，当起动完成后，三相旁路接触器KM自动吸合，电动机投入电网运行。

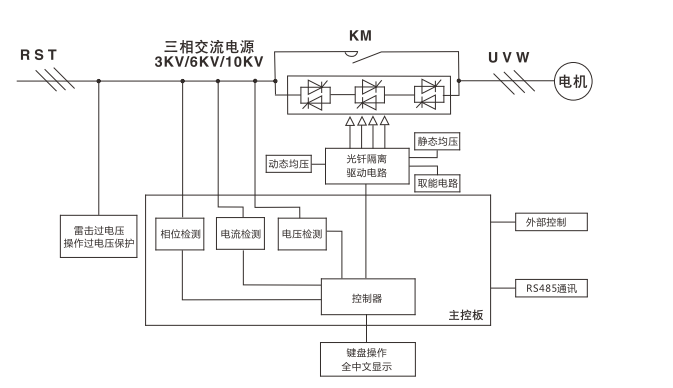

工作原理示意图：
ZSR主要技术指标：

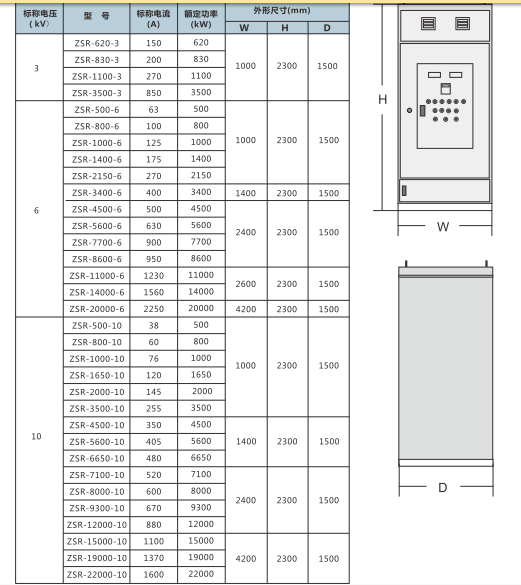

ZSR中压软起动装置选型及外形尺寸：
订货须知
用户订货时需明确以下内容：
1、电动机型号、额定电压、额定功率、额定电流、额定转速；
2、负载类型；
3、装置主回路进出线方式；
4、如有特殊要求，请与公司联系并在订货时说明。
