EN700系列变频器是全新一代的电机驱动器，在经典磁通矢量控制的基础上创新了智能化，能精准测量与计算电机各项指标参数、监控和补偿机械损耗与电机温度等，
极快的处理速度和强大的运算功能实现高效而又复杂的传动控制，能满足各种高端装备的驱动要求。
产品特性
变频器电气规格
项目 | 规格 | ||
输入 | 额定电压、频率 | AC 三相 380V～ 440V， 50/60Hz | |
电压允许波动范围 | -15% ～ 10% | ||
频率允许波动范围 | ± 5% | ||
过载能力 | 150% 额定电流 60S | ||
载波频率 | 1KHz ～ 10KHz（默认 6K） | 1KHz ～ 8KHz（默认 4K） | |
最高输出电压 | 三相 380V～ 440V（对应输入电压） | ||
最高输出频率 | 245 ～ 400Hz（注：视不同控制模式而异） | ||
通用规格
性能 | SVC 控制模式 | VC 控制模式 | V/F 控制模式 | ||
控 制 性 能 | 控制方式 | 混合型矢量控制方式 | 频率 /电压控制方式 | ||
无速度传感器高速的速度与转矩控制 | 带速度传感器高速、高精度的速度与转矩控制 | ||||
最大转速 | 相当于 245Hz | 相当于 245Hz | 400Hz | ||
载波频率 | 1.0 ～ 10.0kHz(载波频率大于默认值时变频器需要降额使用 ) | ||||
过负载能力 | 150% 额定电流 1分钟 | ||||
速度控制范围 | 1:100( 通用电机 ) | 1:1000( 专用电机 ) | 约 1: 50 | ||
速度 /频率精度 | 数字输入 (-10 ℃～ 40℃ ) | ± 0.5% | ± 0.01% | ± 0.01%(频率精度 ) | |
模拟输入 (25 ℃± 10℃ ) | ± 0.5% | ± 0.2% | ± 0.2%(频率精度 ) | ||
速度控制方式 | 鲁棒控制 | 鲁棒控制 | 无 | ||

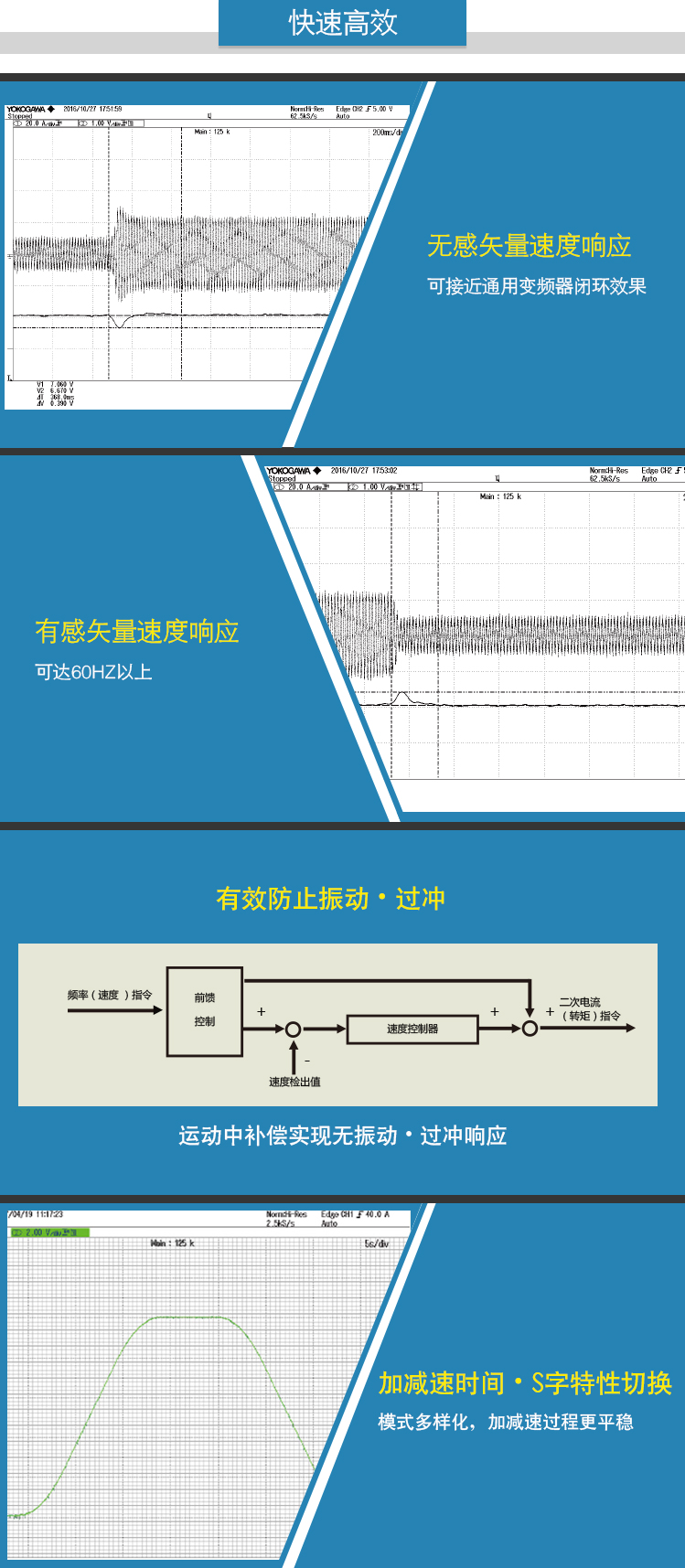

速度控制响应 | 200rad/s(-3dB) | 400rad/s(-3dB) | 无 | ||
转矩控制精度 | ＜± 8%(通用电机 ) | ＜± 3%(专用电机 ) | 无 | ||
转矩控制响应 | 2krad/s(-3dB) | 2krad/s(-3dB) | 无 | ||
恒功率范围 | 1:4 | 无 | |||
零速度控制 | 不能 | 可以 | 无 | ||

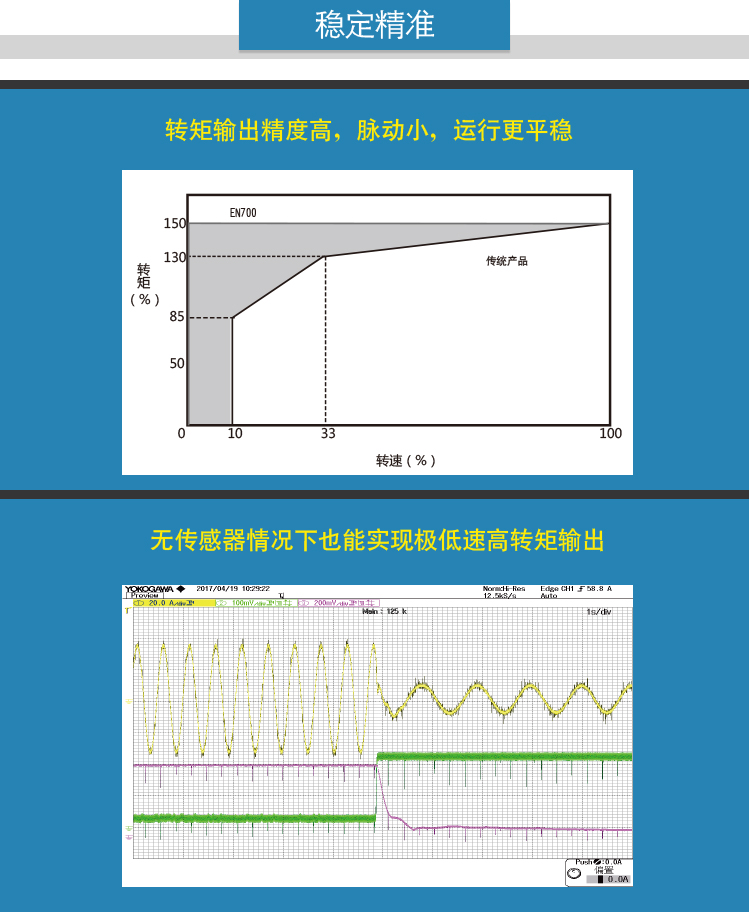

启动转矩 | 大于 150% | 大于 150% | |||
转矩限制 | 可在正转驱动、正转再生、反转驱动、反转再生四象限内设定，设定范围： 0～ 150%（可因驱动组合中的电动机不同允许设定至 200%）。 | 可在驱动、再生侧设定，设定范围： 0～ 150% | |||

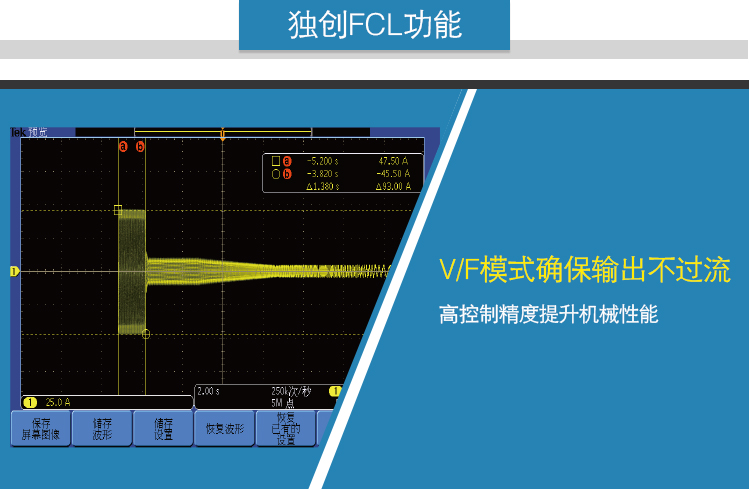

主要 控制 功能 | 转矩控制、速度控制 /转矩控制切换运行、默认的转速跟踪快速启动功能、高效率运行、禁止反转模式选择、防止再生失速功能、直流制动、能耗制动、静止与旋转自学习、转矩提升、抑制不稳定功能、带参数备份功能的拆卸式端子排、下垂控制、机械损耗补偿设定、加减速时的速度偏差限制、多段速程序运行、停止方式、内置 PID功能、点动运行、跳越功能、接点加减速功能、冷却风扇 ON/OFF功能、故障重试、定时控制、 S曲线加减速、加减速时间切换、速度 /频率保持功能、第 2电机切换运行、过转矩检测输出、 2线与 3线制顺控、正反转切换、预励磁、转矩 /转速到达检测输出、 FCL过流故障回避、 MODBUS通讯等。 | ||||
主要保护功能 | 输入输出缺相保护、电动机与变频器过热保护、电容过温保护、电动机与变频器过载保护、 IGBT模块异常、过流保护、过电压保护、欠电压保护、选配件异常保护、外部故障保护、过速度与过转矩保护、通讯异常、速度控制出错、速度检测器异常、主接触器断开保护。 | ||||

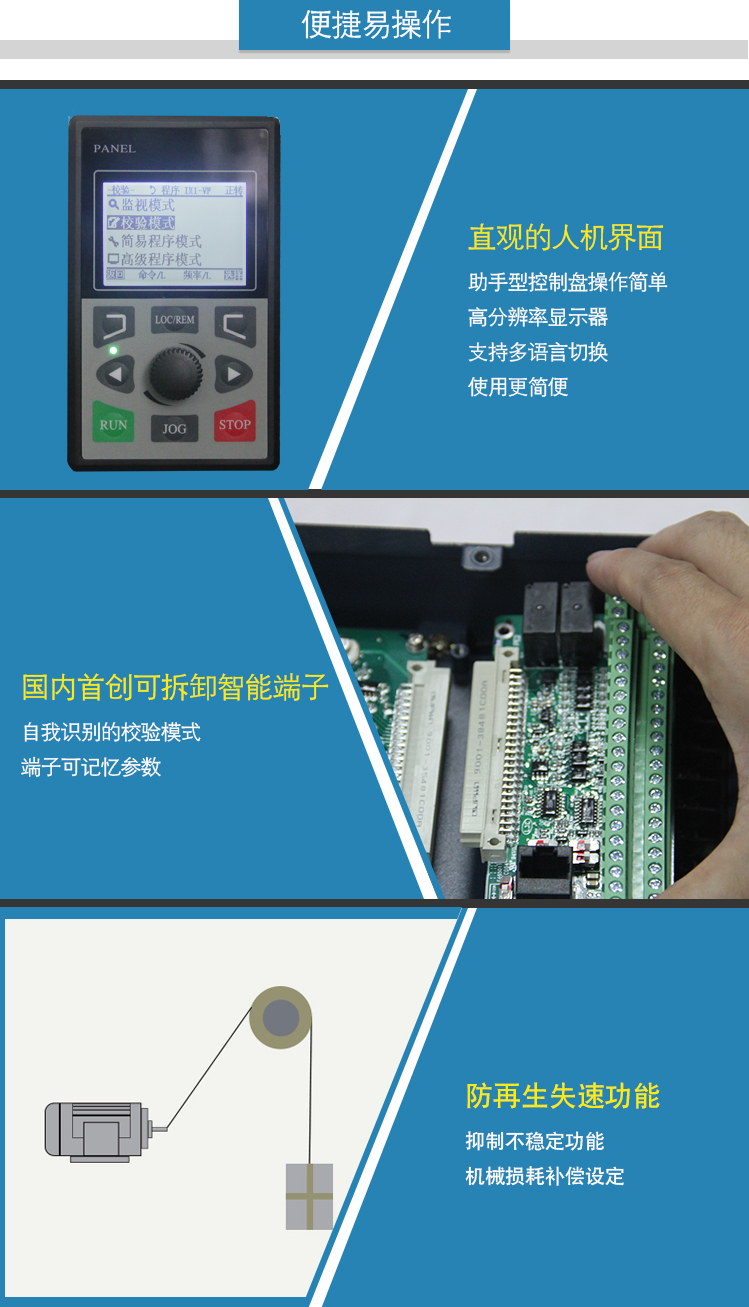

操作键盘 | LCD 显示 | 参数拷贝：可通过操作面板实现参数的快速复制 按键锁定：实现对按键的部分或者全部锁定 | |||
环 境 | 使用场所 | 室内垂直安装，不受阳光直晒，无可见粉尘、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等 | |||
海拔高度 | 低于 1000米。（高于 1000米时需降额使用，每增加 1000米高度输出电流约降低额定电流的 10%） | ||||
环境温度 | -10 ℃～ +40℃。环境温度在 40℃～ 50℃时，需降额使用。 | ||||
环境湿度 | 小于 95%RH，无水珠凝结 | ||||
振动 | 小于 5.9米 /秒² (0.6g) | ||||
存储温度 | -40 ℃～ +70℃ | ||||
结 构 | 防护等级 | IP20 | |||
冷却方式 | 强制风冷 | ||||
安装方式 | 壁挂式 | ||||
