EN500/EN600变频器在恒压供水的应用
EN500/EN600恒压供水技术是我司开发的新型成熟的技术，它以其独特优良的控制性能被广泛应用于供水行业中，其具有水压稳定、操作方便、组态简单、运行可靠、节约电能、自动化程度高等优势。
■ EN500/EN600 恒压供水
易能电气 EN500/EN600 恒压供水技术是我司开发的新型成熟的技术，它以其独特优良的控制性能被广泛应用于供水行业中。供水质量和安全的特殊需要对恒压供水压力有着严格的要求， EN500/EN600 恒压供水方案具有水压稳定、操作方便、组态简单、运行可靠、节约电能、自动化程度高等优势。
EN500/EN600 内置恒压供水控制算法，独特过程 PID 运算，压力表量程设定，断线保护，无水保护。
■ EN500/EN600 恒压供水一拖一（无需外加供水控制器）
工作原理： 1 台变频器驱动1 台水泵
管网压力 < 设定压力， 变频器频率增加，水泵转速加快，供水量加大，管网水压上升。
管网压力 = 设定压力， 变频器输出频率维持不变，水泵转速不变，供水量不变，管网水压保持稳定。
管网压力 > 设定压力， 变频器输出频率降低（直至睡眠），水泵减速，供水量减小，维持管网水压稳定。
实现过程： 压力传感器装供水管网上，将压力值转换成 0~10V 电压信号（或 4 ～ 20 mA 的电流）。变频器实时采集压力表反馈信号值，经 PID 运算后输出频率值，调控水泵电机转速，实现供水压力恒定。
硬件需求： 压力传感器 1 只、变频器 1 台。

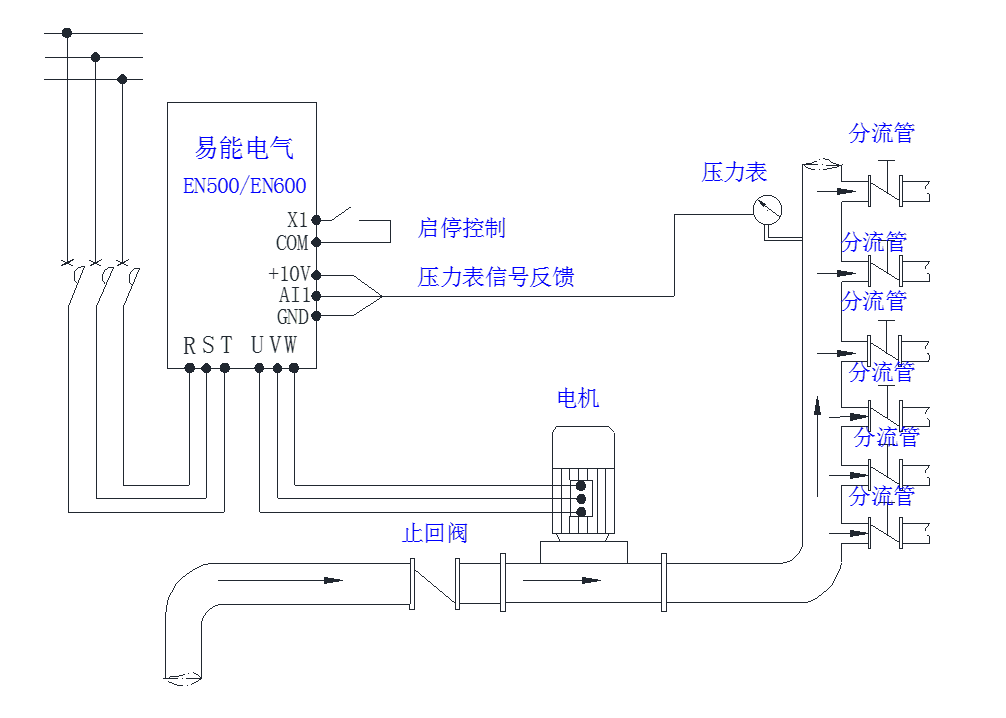

接线方式： 电源线接 R 、 S 、 T ；电机线接 U 、 V 、 W ；启停开关线接 X1 和 COM ；压力表信号反馈线接 +10V 、 AI1 、 GND 。见下图：
参数设置：
1 、基本参数设置：主要是加减速时间、外部端子设定
|
功能码参数 |
设定值 |
解释 |
|
F00.00 |
2 |
选择高级菜单模式 |
|
F00.23 |
1 |
P 型机选择 |
|
F01.15 |
1 |
外部端子启停 |
|
F01.17 |
300 |
加速时间（单位 0.1秒） |
|
F01.18 |
300 |
加速时间（单位 0.1秒） |
|
F02.11 |
1 |
自由停机模式 |
2 、PID 闭环参数设置：设置F12.00=1 恒压供水模式有效后闭环F11 组的PID 功能自动生效
|
功能码参数 |
设定值 |
解释 |
|
F12.00 |
1 |
选择变频器一拖二供水模式 |
|
F12.01 |
0.5 （根据实际需要设置） |
设定压力值 |
|
F12.02 |
40 （根据实际需要设置） |
睡眠频率 |
|
F12.03 |
0.4 （根据实际需要设置） |
苏醒压力阀值 |
|
F12.06 |
1 （根据实际压力表量程设置） |
远传压力表量程值 |
3 、（可选项）设定压力和实际压力的双显：
|
功能码参数 |
设定值 |
解释 |
|
F00.01 |
36 |
设定压力值显示 |
|
F00.25 |
37 |
反馈压力值显示 |
■ EN500/EN600 恒压供水一拖二（无需外加供水控制器）
工作原理 ：1 台变频器驱动2 台水泵工变频轮流切换工作。
管网压力 < 设定压力， 变频1 泵加速，若达上限频率压力不够，则1 泵切至工频，2 泵变频启动。
管网压力 = 设定压力， 变频器输出频率维持不变，所驱动水泵转速不变，供水量不变。
管网压力 > 设定压力， 变频2 泵减速，若达下限频率压力还高，则1 泵从工频断开，留2 泵变频工作。
管网压力 < 设定压力， 原变频运行的2 泵切换工频，1 泵变频启动，周而复始。
硬件需求： 压力传感器 1 只、变频器 1 台、中间继电器 4 只、交流接触器 4 只、热继电器 2 只。
工艺实现： 压力传感器装供水管网上，将压力值转换成 0~10V 电压信号（或 4 ～ 20 mA 的电流）。变频器实时采集压力表反馈信号值，经 PID 运算后输出频率值控制水泵电机转速，当一台泵满足不了供水量时将该泵切换到工频，然后变频器启动另一台泵，两台水泵工变频循环工作，实现供水压力恒定。
接线方式： 电源线接 R 、 S 、 T ；
电机线接 U 、 V 、 W ；
启停开关线接 X1 和 COM ；
压力表信号反馈线接 +10V 、 AI1 、 GND 。
中间继电器 KA0 、 KA1 、 KA2 、 KA3 分别接变频器主控板上 Y1 、 Y2 、 Y3 、 Y4 。
交流接触器 KM0 、 KM1 、 KM2 、 KM3 依次接 1 泵变频、 1 泵工频、 2 泵变频、 2 泵工频

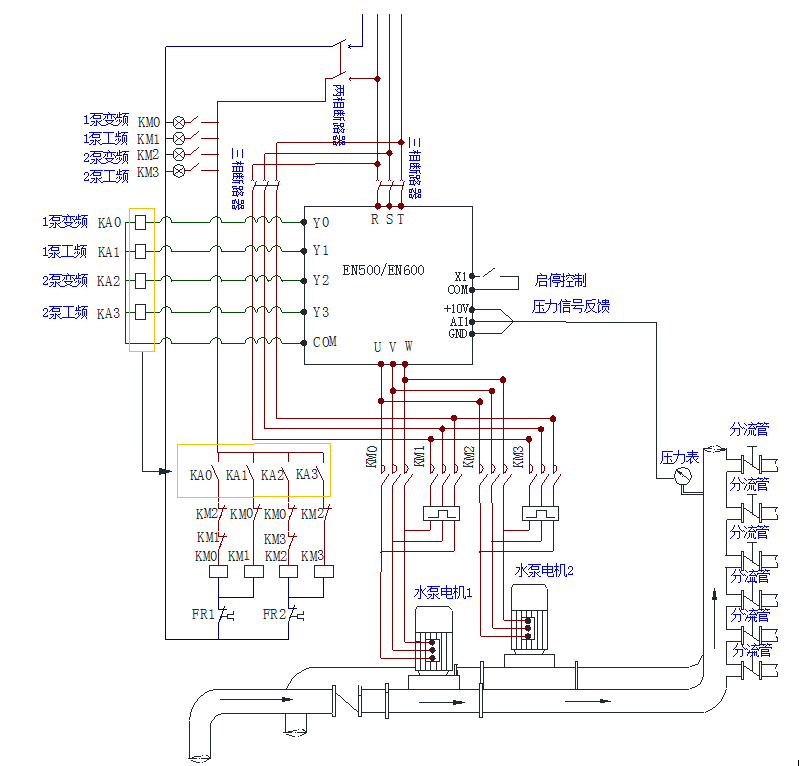

接线图如下：
参数设置：
1、 基本参数设置：主要是加减速时间、外部端子设定
|
功能码参数 |
设定值 |
解释 |
|
F00.00 |
2 |
选择高级菜单模式 |
|
F00.23 |
1 |
P 型机选择 |
|
F01.15 |
1 |
外部端子启停 |
|
F01.17 |
300 |
加速时间（单位 0.1秒） |
|
F01.18 |
300 |
加速时间（单位 0.1秒） |
|
F02.11 |
1 |
自由停机模式 |
2 、PID 闭环参数设置：设置F12.00=1 恒压供水模式有效后闭环F11 组的PID 功能自动生效
|
功能码参数 |
设定值 |
解释 |
|
F12.00 |
1 |
选择变频器一拖二供水模式 |
|
F12.01 |
0.5 （根据实际需要设置） |
设定压力值 |
|
F12.02 |
40 （根据实际需要设置） |
睡眠频率 |
|
F12.03 |
0.4 （根据实际需要设置） |
苏醒压力值 |
|
F12.06 |
1 （根据实际压力表量程设置） |
远传压力表量程值 |
|
F09.00 |
37 |
第一台泵变频 |
|
F09.01 |
38 |
第一台泵工频 |
|
F09.02 |
39 |
第二台泵变频 |
|
F09.03 |
40 |
第二台泵工频 |
3 、（可选项）设定压力和实际压力的双显：
若选择双显键盘EN-LED2 、或者液晶键盘EN-LCD1/EN-LCD2 时可以实现设定压力与实际压力的同时显示。
|
功能码参数 |
设定值 |
解释 |
|
F00.01 |
36 |
设定压力值显示 |
|
F00.25 |
37 |
反馈压力值显示 |
■ 注意事项：
1、 深井泵（或深度潜水泵）需采用 G 型机；
2、 无人当班请设置压力表断线检测，防止压力表故障或断线导致水压过高水管爆裂；
3、 如水源存在无水情况，请根据需要设置欠载保护，防止水泵空打造成损坏。
