正弦EM320A数控车床主轴专用变频器控制方案

发布日期：2023-06-07 阅读

工艺要求

1.数控车床开坯加工工件时，进刀量大，加工速度低，由于工件表面不平整，加工过程有冲击性负载。
2.车床精加工时，进刀量小，为了保证加工效率，加工速度高。
3.要求主轴电机低速高转矩输出，同时能高速超频运行。
4.频率给定信号和电机实际转速线性度高，受负载干扰小。

数控机床节能原理图

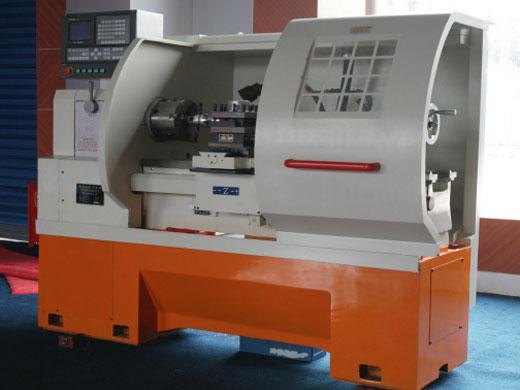

数控机床


系统配置

EM320A系列数控车床主轴专用变频器，电流矢量控制，内置制动单元，按电机功率外配制动电阻。

系统优点

1.低频1Hz可达150%额定力矩输出，保证开坯加工时有强劲的切削力。
2.最高输出频率3000Hz，完全满足数控车床的高频要求。
3.电流闭环控制，180%额定转矩加、减速，不跳过电流保护，系统响应速度快。
4.提供多种频率输入方式：2路电压源0～10V输入，2路电流源4～20mA或0～20mA输入。
5.速度信号输入和实际转速输出线性度好，±1%。
6.不用设定参数，出厂值为最佳参数，如果用户误调参数，只需要恢复出厂值。
